型号：YF-DDSU410 | 导轨式安装 | RS485 / LoRaWAN 通讯
| 核心参数 | |
|---|---|
| 产品型号 | YF-DDSU410 |
| 产品名称 | 单相多功能电能表 |
| 测量类型 | 真有效值测量（RMS），支持单相两线 |
| 数据刷新时间 | 1 秒 |
| 显示方式 | 大屏 LCD，白色背光，背光点亮时间可调 |
| 安装方式 | TH35-7.5 型导轨式安装 |
| 电气性能 | |
| 额定电压 | 230 VAC |
| 电压测量范围 | 85 ~ 275 VAC |
| 频率范围 | 45 ~ 65 Hz |
| 电流测量范围 | 0.25 ~ 80 A，额定值 5 A |
| 电压过载能力 | 2 倍额定值，持续 1 秒 |
| 电流过载能力 | 30 倍最大电流，持续 0.01 秒 |
| 电压/电流精度 | Class 0.5 |
| 有功功率/有功电量精度 | Class 1 |
| 无功功率/无功电量精度 | Class 2 |
| 视在功率精度 | Class 1 |
| 功率因数精度 | Class 1 |
| 频率精度 | Class 0.2 |
| 测量与计量 | |
| 液晶显示参数 | 电流、电压、频率、有功功率、功率因数、总有功电量、剩余电量、已使用电量 |
| 通讯读取参数 | 无功功率、视在功率、相位角、电流/功率最大需量、正向/反向有功电量、无功电量、复费率电量 |
| 电量范围 | 0 ~ 999999.999 kWh / kVarh |
| 用能统计 | 最近 12 个月每月用电量、最近 31 天每日用电量 |
| 事件记录 | 最近 50 次继电器操作记录、10 条 SOE 事件记录 |
| 报警功能 | 支持用电参数监控报警，可设置报警对象、延时、门限 |
| 控制功能 | 内置继电器，支持远程拉合闸控制、预付费管理控制 |
| 脉冲输出 | 1 路集电极开路光耦脉冲输出，脉冲常数、宽度、类型可设；面板指示灯 1000 imp/kWh |
| 通讯接口 | |
| RS485 | 两线制 RS485，波特率 1200/2400/4800/9600 bps（默认），响应时间 <100 ms |
| 校验位/停止位 | None（默认）/ Even / Odd；1（默认）/ 2 |
| 传输距离 | 最大 1000 m |
| 总线负载 | 最大 32 台 |
| 无线通讯 | LoRaWAN（选配） |
| 物理规格 | |
| 外形尺寸 | 75 × 98 × 80 mm |
| 防护等级 | 显示面板 IP51；仪表本体 IP30 |
| 壳体材料防火等级 | UL 94 V-0 |
| 实时时钟精度 | 0.5 s/d |
| 环境参数 | |
| 工作温度 | -25 ~ +55℃ |
| 存储温度 | -40 ~ +80℃ |
| 湿度 | <90%，无凝结水 |
| 污染等级 | 2 |
| 海拔高度 | < 2000 m |
| 安全与电磁兼容 | |
| 安装/过电压等级 | CAT III，参考 IEC 61010-1 |
| 绝缘耐压 | 交流耐压 4 kVAC / 1 min；脉冲耐压 6 kVAC（1.2/50 µS） |
| 防护等级 | 双重绝缘，参考 IEC 61010-1 |
| 静电/快速瞬变/浪涌抗扰度 | IEC 61000-4-2 Level 4；IEC 61000-4-4 Level 4；IEC 61000-4-5 Level 4 |
| 射频电磁场/射频传导抗扰度 | IEC 61000-4-3 Level 3；IEC 61000-4-6 Level 3 |
| 辐射/传导干扰抑制 | 满足 EN 55011 Class B |

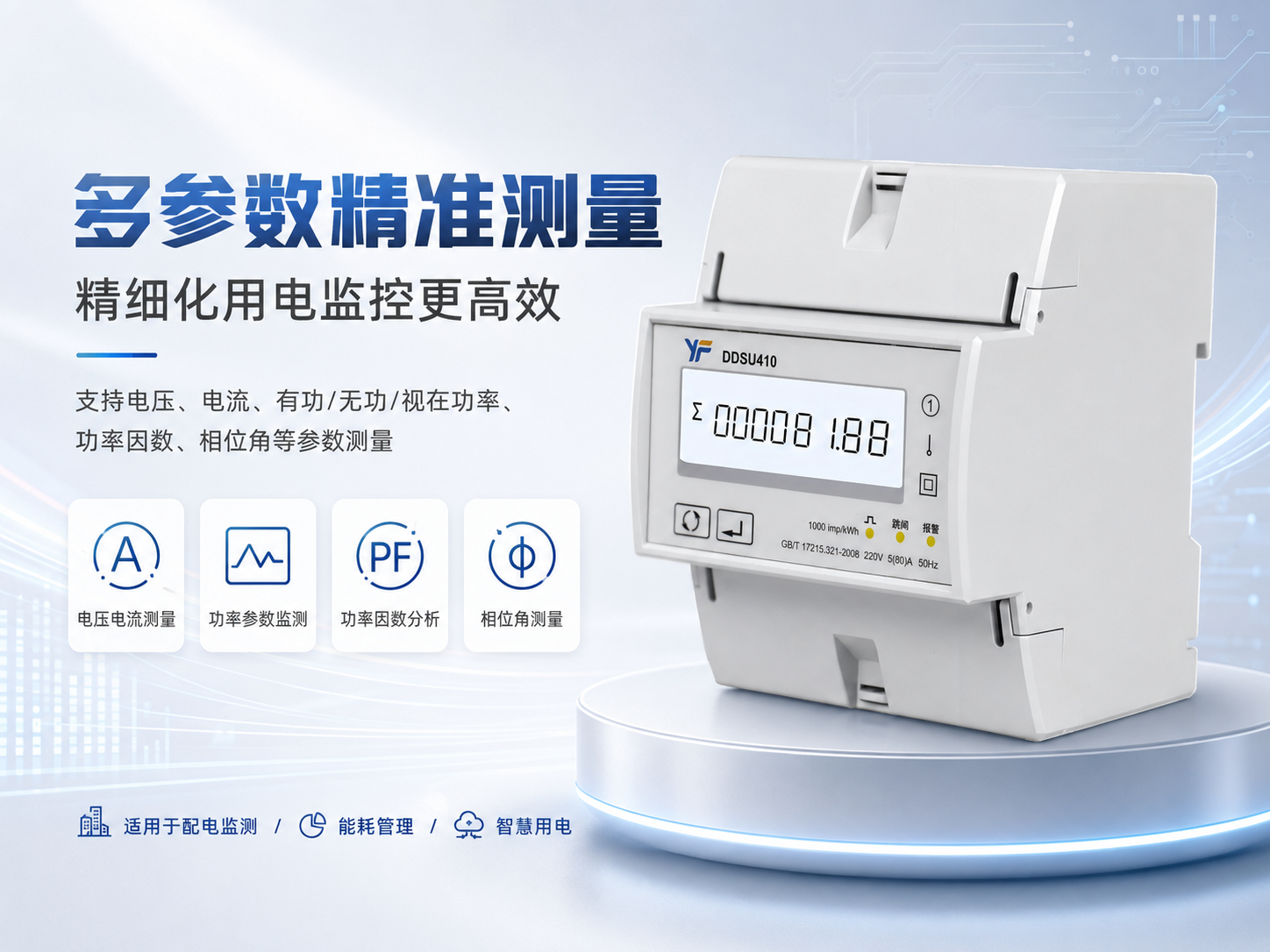

支持电压、电流、有功/无功/视在功率、功率因数、相位角等丰富参数测量，满足精细化用电监控需求
提供双向电量、最大需量、最近 12 个月每月用电量及最近 31 天每日用电量统计

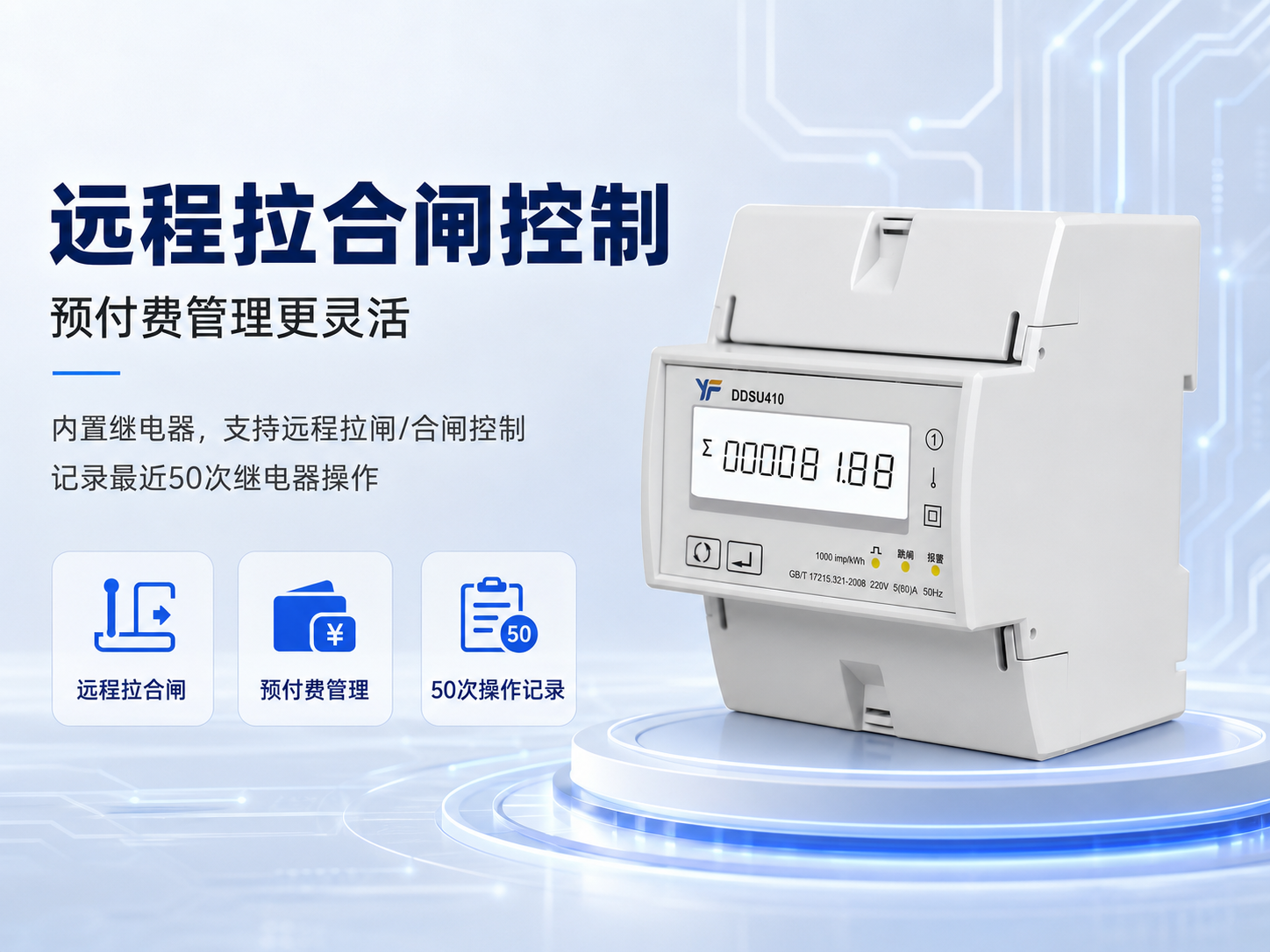

内置继电器，支持远程拉合闸与预付费管理控制，并记录最近 50 次继电器操作
支持用电参数监控报警，可配置报警对象、延时与门限，及时发现异常用电
标配 RS485 通讯，最高 9600 bps；可选配 LoRaWAN 无线通讯
采用 TH35-7.5 型导轨式安装，体积小巧（75×98×80 mm），部署维护便捷
