型号：YF-RS092M | 透射式光电直读 | RS485 / TTL / Mbus 通讯 | DN15 / DN20
| 核心参数 | |
|---|---|
| 产品型号 | YF-RS092M |
| 产品名称 | 光电直读远传阀控水表 |
| 通讯协议 | DL/T645-97、CJ188-2004、Modbus（用户定制） |
| 配套基表口径 | DN15 / DN20 |
| 通讯与直读技术 | |
| 通讯方式 | RS485 / TTL / Mbus（可选） |
| 通讯速率 | 1200 ~ 9600 bit/s（默认 2400 bit/s） |
| 通讯协议 | DL/T645-97、CJ188-2004、Modbus（用户自定义） |
| 直读方式 | 透射式光电直读 |
| 直读数据准确性 | 直读数据准确、可靠，与计数器字轮视值保持一致 |
| 光电直读水表模块电气参数 | |
| 接口 | TTL / RS485 / Mbus |
| 工作电压 |
TTL：3.0V ~ 5.5V RS485：12V ± 2V Mbus：24V/16V ~ 42V/32V |
| 工作电流（静态） |
TTL：0.5 mA RS485：0.6 mA Mbus：1.3 mA |
| 工作电流（抄表瞬间） | < 20 mA（TTL / RS485 / Mbus） |
| 工作温度 | -25°C ~ +75°C（TTL / RS485 / Mbus） |
| 工作湿度 |
TTL：~ 85%RH RS485：5 ~ 85%RH Mbus：5 ~ 85%RH |
| ESD 保护 | > 8 kV（TTL / RS485 / Mbus） |
| 供电方式 | 间歇式供电（TTL / RS485 / Mbus） |
| 储存与环境要求 | |
| 储存方法 | 应在空气流通的室内贮存，空气中无腐蚀性气体；环境温度 -25℃ ~ +75℃，相对湿度 ≤ 85% |
| 电子套件防护 | 电子套件具备有效防水、防潮措施，如电路板浸三防漆 |
| 电子模块种类 | 干式（阀控）光电直读水表远传水表传感器 |
| 干式光电直读水表模块要求 | |
| 通讯线 | 焊接 90 cm 长的四芯 / 两芯护套线作为 RS485 / Mbus 通讯线 |
| 护套线规格 | 4 × 0.2 mm²，线直径 < 5 mm |
| 阀门控制通讯线 | 焊接 5 根 10 cm / 20 cm 长通讯线作为阀门控制通讯线 |
| 线材固定 | 通讯线及阀门控制线需要有压线片固定 |
| 密封处理 | 计数器焊接通讯线处需灌 703 胶密封严实；表头出线口灌封胶 |
| 计数器字轮、指针要求 | |
| 初始值 | 计数器字轮初始值为 0000.00 |
| 指针归零 | 计数器指针需归 0 处理；当高一级指针指到整数位时，相邻低一级指针应指到 0 的位置 |
| 传动要求 | 梅花、指针及字轮旋转均匀、连贯；低级齿轮带动高级齿轮联动过程中，旋转阻力保持最小 |
| ID 码喷印 | 计数器需要喷 ID 码，喷印内容确保不重复 |
| 光电直读水表传感器电气参数 | |
| 工作电流（静态） | 0.5 mA ~ 1.3 mA |
| 工作电流（抄表瞬间） | < 20 mA（时间 < 30 ms） |
| 通讯电流 | < 20 mA（时间 < 300 ms） |
| 工作温度 | -25°C ~ +75°C |
| 工作湿度 | 5 ~ 95%RH |
| ESD 保护 | > 8 kV |
| 供电方式 | 间歇式供电 |
| 阀控参数 | |
| 接口 | Mbus / RS485 / TTL |
| 启动总线电流 |
Mbus：< 30 mA（时间约 100 ms） RS485：< 80 mA（时间约 100 ms） TTL：< 100 mA（时间约 100 ms） |
| 工作电流 |
Mbus：< 10 mA RS485：< 20 mA TTL：< 35 mA |
| 堵转电流 |
Mbus：< 80 mA RS485：< 200 mA TTL：< 400 mA |
| 开关阀时间 | 12 S（可根据不同阀设置） |
| 工作时序要求 | |
| 模块上电至稳定工作时间 | < 100 ms |
| 光电直读转换时间 | < 20 ms |
| 上位机指令响应时间 | < 50 ms |
| 通讯传输速率 | 1200 bps ~ 9600 bps（可选择设置） |

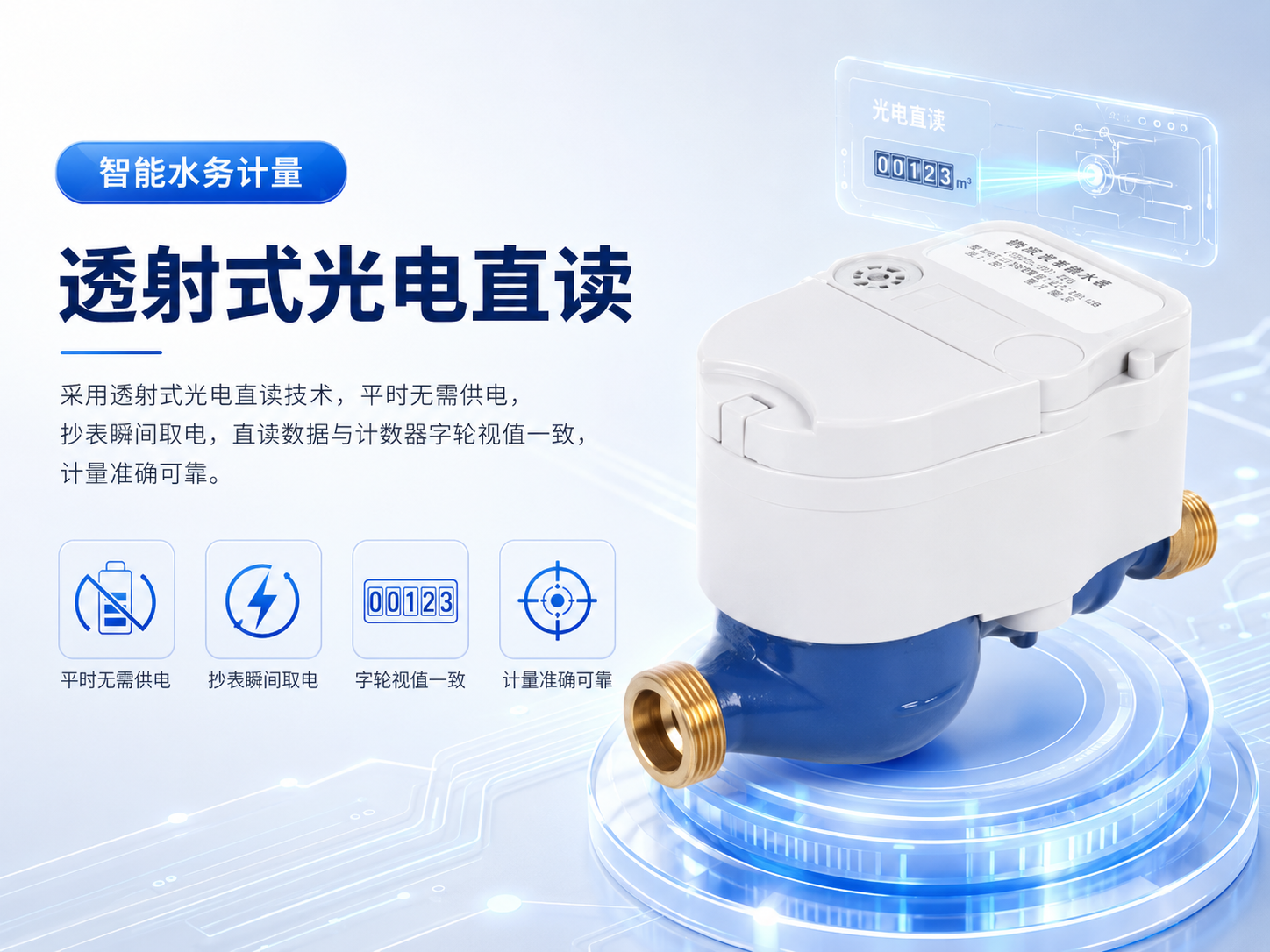

采用透射式光电直读技术，平时无需供电，抄表瞬间取电，直读数据与计数器字轮视值一致，计量准确可靠
支持 RS485、TTL、Mbus 三种通讯方式，兼容 DL/T645-97、CJ188-2004、Modbus 等主流协议，便于系统集成

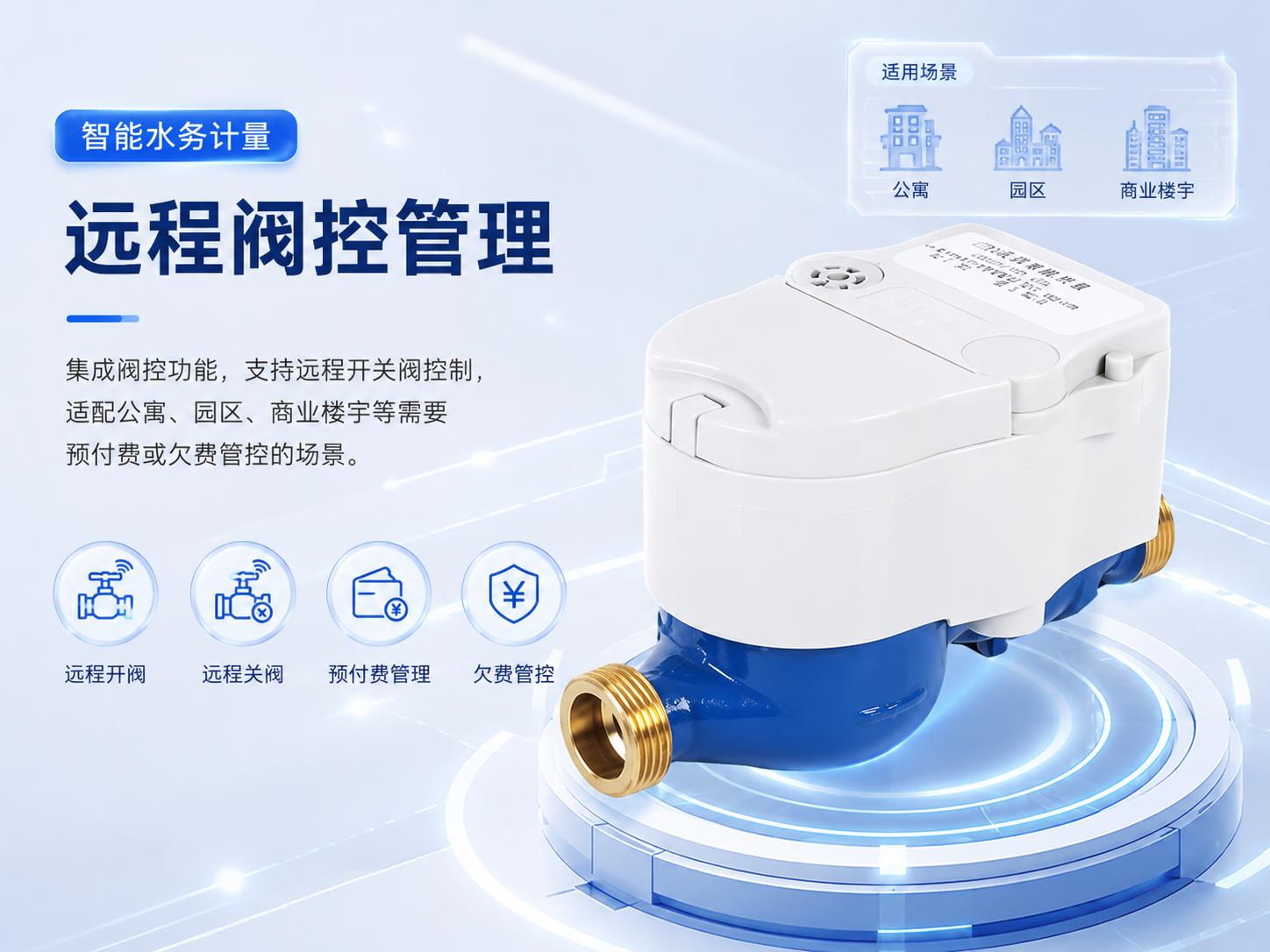

集成阀控功能，支持远程开关阀控制，适配公寓、园区、商业楼宇等需要预付费或欠费管控的场景
间歇式供电，静态电流低至 0.5 mA，抄表瞬间电流小于 20 mA，有效降低系统能耗与布线成本
电路板浸三防漆、接线处灌 703 胶密封、表头出线口灌封胶处理，ESD 保护大于 8 kV，适应复杂水务环境
配套 DN15 / DN20 基表，满足家庭、商铺、公共用水等不同口径的远程抄表与管控需求
